桜前線シミュレーション

作成日:2021-06-01

目的

データ可視化の魅了の一つは、分かりづらい生データを生き生きで表現させて、誰でもすぐ分かるようにすることです。でも、データの表現力を豊かにするため、いつもプロのデザインナーに頼まないと行けないことで、普通のエンジニアにとってなかなか難しです。DataVの使命の一つは、まさにエンジニア達はこんな悩みから救えたいです。DataVを使えば、プロなデザインナーを頼らず、誰でも綺麗なDashboardを作れます。

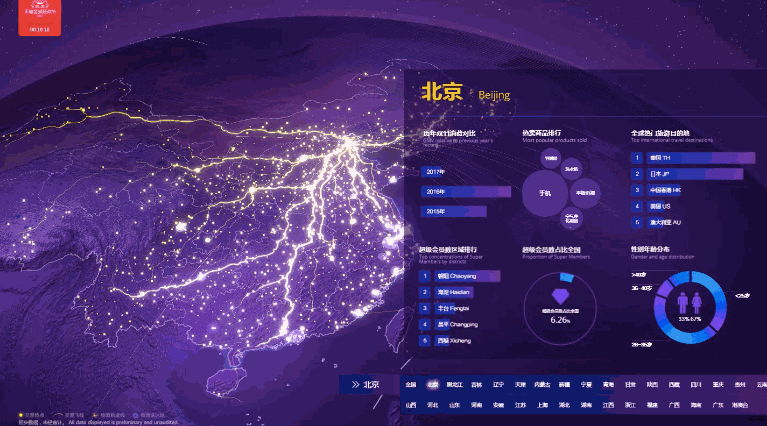

今回はアリババが11 月 11 日に行われた「独身の日」セールの際の使われたライブダッシュボードをベスに、簡単に日本の桜前線をシミュレーションすることを挑戦します。

実現したい効果は：

日本地図上で、桜はいつどこで咲いてるか可視化したい
日付ごとに桜前提の推移状況を動的に表現したい

上記実現するために、DataV上必要なwidgetは下記だけ：

要注意：3D地図 Widget はDataVのエンタプライズ版しか使えないです。

本ガイドの全体的な流れは下記の通りです。

セクション	Topic	説明
前提知識	DataV 基本紹介	DataV 基本機能の紹介
-	Callback IDの紹介	DataV Callback IDの説明
-	SpringBootの基本知識	SpringBootを使ってAPIサーバ構築の方法を紹介
準備作業	データの準備	必要な桜データと地図データの準備方法を紹介
-	APIサーバの構築	APIサーバの構築方法を紹介
設定開始	DataVの設定	DataV各Widget設定方法の紹介
-	効果を検証	実現したシミュレーション効果を検証

前提知識

本ガイドを理解するために、下記の前提知識が必要になります。

1.DataVの基本紹介

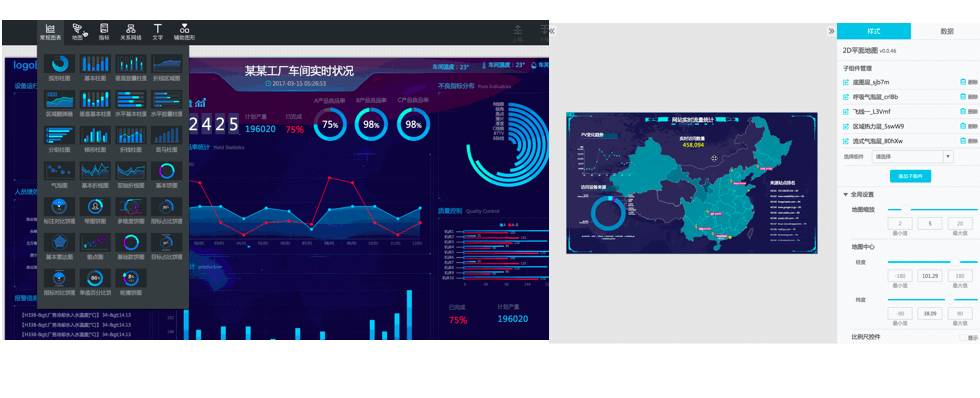

DataV は、豊富なグラフパターンや地図と融合した視覚化機能などを兼ね備えた、高機能なデータ可視化ツールです。

DataV重要な特徴は下記の通り：

豊富なテンプレート管理センター、地域別分析、リアルタイムモニタリング、運用画面などのさまざまなテンプレートが用意されており、簡単にカスタマイズすることができます。プロのデザイナーが作成したように高品質な画面が表示されます。
各種ウィジェット基本的なグラフのほかに、DataV は、2D および 3D マップに基づいた経路図、ヒートマップ、散布図などの地理的な情報とデータを組み合わせたグラフを作成する機能を備えています。ECharts や AntV-G2 などのサードパーティ製グラフライブラリも、DataV とスムーズに統合できます。
使いやすいインターフェイスグラフィックインターフェイスと設定ウィジェットを使用して、簡単なドラッグアンドドロップ操作でダッシュボードを作成できます。

今回は11.11のテンプレートをベースに桜前線を実現する予定です。

2.Callback IDの紹介

ウィジェットにコールバック ID を関連付けることで、相互に作用する機能があります。コールバック ID を使用することで、あるウィジェットをクリックすると、該当するコールバック ID を持つウィジェットのデータが適宜変更することができます。

プログラミング言語の言い方にすると、 Callback ID = グローバル変数

詳しい紹介ドキュメントはこちらのリンクへご参照ください。

今回はタイムライン上にコールバック IDを有効にすることで、日付変更度に日付のValueを３D地図へ渡し、３D地図からその日の桜前線情報を取得するように設定します。

3.SpringBootの基本知識

サンプルを JavaのSpringBootフレームワークを使ってAPIサーバを構築するので、環境構築方法と使い方について簡単に紹介します。

APIサーバを実現したい要件は：

HTTP サーバ作成
事前に作った５日間のJSONデータをrootフォルダの下に置く
日付のパラメータを受けて、この日のJsonデータを返す

SpringBootを使う場合は、複雑なサーバ設定なしで簡単ににAPIサーバを立ち上げすることが可能です。もちろん、NodeJSのExpressフレームワークを使って、同じことが簡単にできます。どちらにするかはお好み次第です。

下記リンクから簡単なデモプロジェクトを作れます。細かい説明はここで省略します。 https://start.spring.io/

今回のソースコードはこれだけです。

 @RestController
 public class HelloController {
     private static final Logger logger = LoggerFactory.getLogger(HelloController.class);

     ObjectMapper mapper = new ObjectMapper();

     @RequestMapping("/hello")
     public JsonNode Hello(@RequestParam(value="date",defaultValue = "0325") String date) throws IOException {
         String filepath = "/root/"+date+".json";
         JsonNode root = mapper.readTree(new File(filepath));
         return root;
     }

 }

準備作業

1.データの準備

３D地図 Widget をできる限り綺麗に表現するため、今回は下記データを用意する必要があります。

Opening時Scene Managerの設定 Scene Manager を使用すると、カメラを回転およびズームすることで、地球のさまざまな部分を表示できます。説明ドキュメント：https://www.alibabacloud.com/help/doc-detail/95865.htm
今回こちら用意したデータは下記です： https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/init.json

[
  {
    "id": "全国",
    "name": "nationwide",
    "position": {
      "fov": 25.4083,
      "lat": 38.2392,
      "lng": 136.62,
      "distance": 440.36
    },
    "duration": 3000,
    "delay": 3000
  }
]

日本地図データ（GeoJson） 3D地図を日本の地図を表現するために、GeoJSONデータが必要です。インターネット上から無料のデータをダウンロードすることが可能です。https://github.com/niiyz/JapanCityGeoJson
今回こちら用意したデータは下記です。 https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/japanmap.json
Roadマップ（GeoJson）今回は稲妻効果を加えたいので、稲妻の軌跡データ（実際は地図のGeoJSONデータ）を手動で作ります。 http://geojson.io/
上記ツールで https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/road.json データを作成しました。
全国公園の地理座標→日付ごとの桜の開花データ編集　一番大事なデータです。全国公園の地理座標はインターネット上から取得しました。この座標を元に、Excelで何日でどこの公園は桜をどの程度で咲いてるかを、数値で表現します。
EXCELファイルはこちらからダウンロード可能です。

　最後はEXCELのデータをJSONフォマットに変換します。オンライン変換ツールはこちらのものを利用しました。

最後は日付毎に桜開花のJSONデータを作成しました。 https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/0325.json https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/0331.json https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/0410.json https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/0420.json https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/0430.json　

2.APIサーバの構築

今回のAPIサーバはデモから簡単に修正するだけです。Intellij　IDEAを使って、MavenプロジェクトをCompileして最後はPackageするだけです。

要注意：使うポートは一応[8081]にしますので、クラウド上ディプロイの場合は、セキュリティグループにポートの開放を忘れないようにしてください。

プロジェクトをPackageした後のDeploy手順をここで共有します。


# ログイン
ssh root@47.91.20.94

#javaインストール
yum install java-1.8.0-openjdk

wget https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/springboot-helloworld-1.0-SNAPSHOT.jar　　　
wget https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/0325.json
wget https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/0331.json
wget https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/0410.json
wget https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/0420.json
wget https://sb-datav-sample.oss-ap-northeast-1.aliyuncs.com/sakura/0430.json

chmod 755 *
# サーバをバックエンド側で動けるようにするため、下記コマンドを利用
nohup java -jar springboot-helloworld-1.0-SNAPSHOT.jar >log.out &

# backendプロセスを確認
jobs
